Viistelaser ratkaisee monia säiliön valmistuksen ongelmakohtia. Robottihitsauksen mahdollisuudet jäävät hyödyntämättä, mikäli viisteiden laatu ja mittatarkkuus ovat heikkoja. Perinteisillä viisteiden valmistusmenetelmillä, kuten nakerrus, hionta ja käsiviisteet, viisteiden tilavuus vaihtelee tehden robottihitsauksesta haastavaa. Lisäksi säiliöiden hitsauksessa säiliöiden sisäpinta jää helposti likaiseksi ja säiliö on täynnä vaikeasti puhdistettavia hitsausroiskeita.
Laserviisteet robottihitsaukseen
Säiliöiden ja muiden kotelomaisten kappaleiden valmistajat ovat tehostaneet omia tuotantoprosessejaan. Robottihitsauksesta on tullut yhä yleisempää. Tämä on tuonut korkeampia laatuvaatimuksia myös säiliöiden esivalmisteille.
Laserleikkaus on ratkaisu säiliönvalmistajille automatisoidun hitsauksen tarpeisiin. Laserleikkauksen tarkkuus on 0,2–0,4 mm riippuen ainevahvuudesta. Viisteleikkauksessa juuripinnan korkeus pystytään leikkaamaan 0,5 mm tarkkuudella. Käytännössä nämä tarkkuudet mahdollistavat tehokkaan robottihitsauksen.

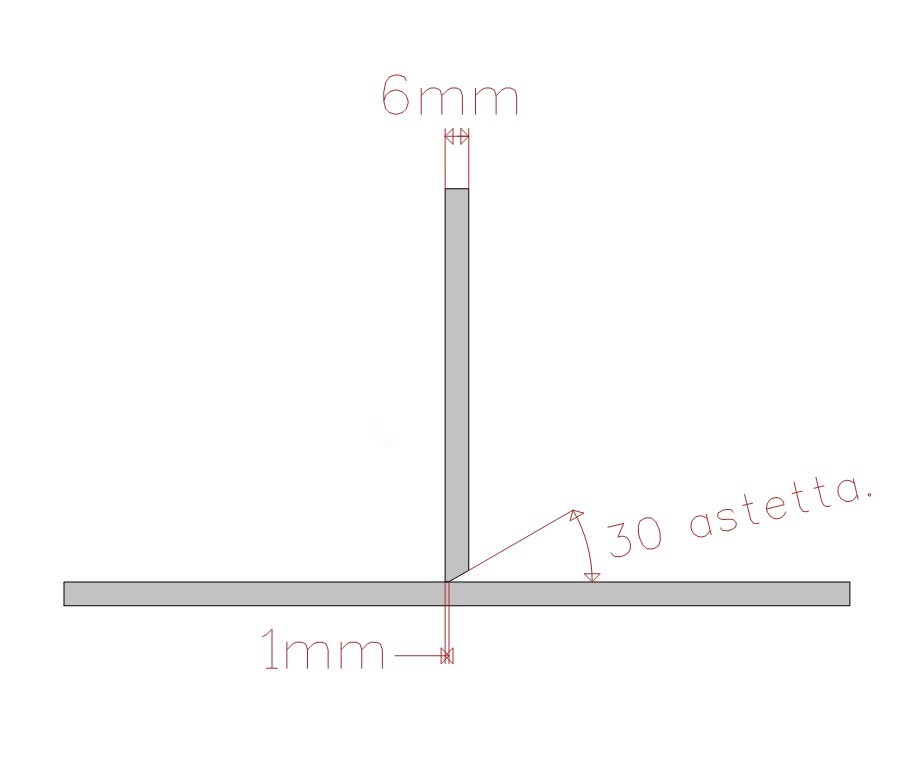

1 mm juuri ja 30 asteen viiste
Ratkaisuksi säiliöiden seinämien hitsausliitoksiin tarjoamme viistelaserilla leikattua 30–40 asteen viistettä ja 1–2 mm juurta. Hitsaus onnistuu pienaliitoksella säiliön ulkopuolelta. Säiliön sisäpuoli säilyy puhtaana, sillä pieni juuri estää kuonan roiskumisen säiliön sisäpinnalle, mutta takaa kuitenkin läpihitsautumisen. Esimerkiksi 6 mm ainevahvuuteen voidaan jättää 1 mm juuri.
Laserviisteiden hyödyt säiliönvalmistuksessa
- Hitsaus vain toiselta puolelta
- Ei roiskeita säiliön sisäpuolella
- Pienempi lämmöntuonti hitsausprosessiin = pienemmät muodon muutokset
- Vähemmän hitsauslisäainetta = pienemmät kustannukset
- Soveltuu robottihitsaukseen (juuren toleranssi +/- 0,5mm)
Laserleikkaus
Laserleikkaus on ylivoimaisesti nopein ja mittatarkin leikkausmenetelmä ohuilla teräslevyillä. Laserilla voidaan leikata lähes kaikkia materiaaleja. Laserleikkaus soveltuu etenkin hienoraeterästen, mutta myös muidenkin rakenne-, erikoislujien ja kulutusta kestävien terästen sekä ruostumattomien terästen leikkaukseen.
Säiliöitä voidaan valmistaa kaikista teräslaaduista. Oikealla materiaalivalinnalla ehkäistään levypintojen hilseily ja ruostuminen. Suosittuja ovat etenkin ruostumattomat teräkset sekä peitatut tai sinkopuhdistetut rakenneteräkset.
Leikkaamme laserviisteitä 15 mm ainevahvuuteen saakka. Viistelaser Messer LaserMatin työalue on 3000×15000 mm, joten isotkin kappaleet onnistuvat tehokkaasti. Kääntyvällä 3D-leikkauspäällä viisteitä voidaan leikata -45/+45 asteen kulmassa myös muotokappaleisiin.
Laserleikkaus ja viistelaserleikkaus ovat ylivertaisia leikkausteknologioita, kun halutaan viistegeometrialtaan vaativia ja tarkkoja osia suoraan asiakkaan automaattiseen tuotantosoluun. Laserviisteet poistavat koneistusviisteiden tarpeen monelta osin robottihitsauksessa. Laserleikkauksen etuja ovat leikkausnopeus, leikkausrailon geometria ja mittatarkkuus sekä vähäisempi lämpövaikutus.
